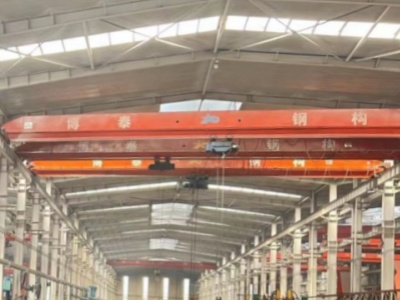

钢结构厂房作为一种新型的装配式建筑,已经受到越来越多人的认可。钢结构厂房里,比较常见的便是单双梁桥式起重机,又叫行车,它是工业厂房中常见的一种起重设备,而它所行走轨道的梁叫行车梁。本日,
北京博泰钢构为大家揭晓:钢结构行车梁的制作要求。
钢结构行车梁应符合下列要求: (1)上下翼缘板的对接焊缝,一般要求采用自动焊的直缝对接,并要求焊透。当下翼缘对接焊缝位于跨中的1/3范围内时,宜采用45o~55o斜缝对接;
(2)翼缘或腹板的拼接接头不应设在同一截面上,应尽量错开≥200mm,接头位置宜设在距支座约为1/3~1/4梁跨度范围内;对与腹板纵横梁方向的对接焊缝,可采用T形交叉也可采用十字形交叉,对T形交叉,其交叉点的距离不得小于200mm;当拼接焊缝与加劲肋相交时,加劲肋与腹板连接角焊缝应中断,其端部与拼接焊缝的距离约为50mm。
(3)对接焊缝所选用的引弧板,需与母材的材质、厚度相同,剖口形式也需与母材相同。吊车梁与制动结构的连接,重级工作制吊车梁应采用高强度螺栓连接,轻、中级工作制吊车梁可采用工地焊接。
钢结构行车梁的受拉翼缘上不得焊接悬挂设备零件,吊车梁的受拉翼缘与水平支撑的连接应采用螺栓连接不得焊接。
上述内容希望能对您了解钢结构行车梁的制作有所帮助,如您有需要,北京博泰钢结构工程有限公司欢迎您的咨询!
